  首頁 > 產品介紹 > 手動過濾機 > FS 單管過濾器

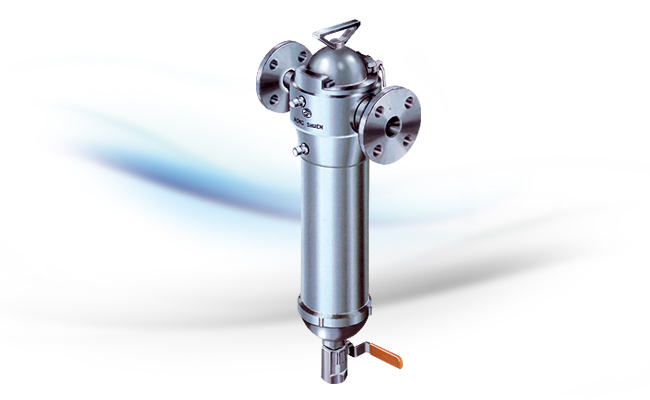

FS 單管過濾器　( 暢快過濾，一瀉千里 )

‧ 長度多樣，使用方便：
  弘順單管過濾器，有多種不同長度設計(最長可達1000m/m)，您可依照實際需求選擇。
同時亦可藉著方向閥的連結，形成雙管連體，成為複式過濾系統，方便交換使用。
‧ 清洗容易：
  使用單管過濾器，未過濾的污水是濾蕊外面向裡面流，因此雜質會附著在濾蕊外表，平滑易清洗。

‧ 功能強勁，效率倍增：
  本濾器的過濾程度從450目(0.025m/m以上)發揮強力的過濾效果，適用於各行各業，讓您達到快又有效率的過濾作業，
大幅降低污水防治費，環保又經濟。

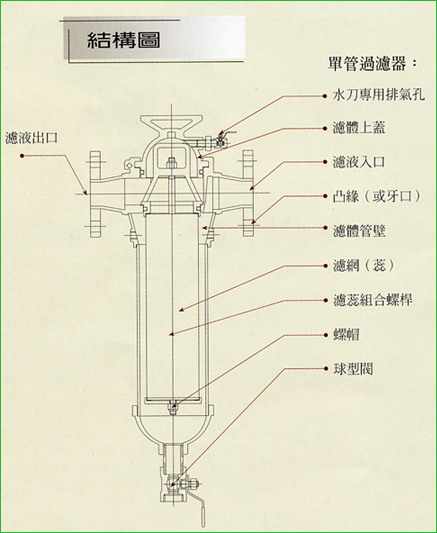

結構圖

註一：濾體在濾液出入口指示箭頭之對側另有一接頭係供濾體內液體流動之壓力錶測定用壓力之接頭。
註二：濾體進出口之接管型式計有：凸緣型，螺紋牙口型請注意配合選擇使用。

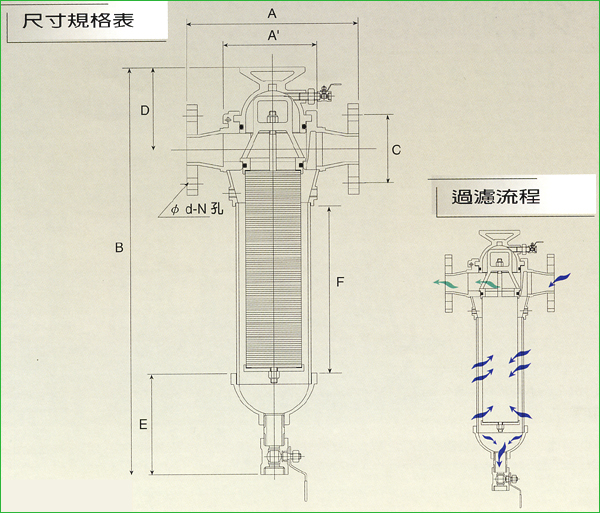

尺寸規格表

  壓力單位：10kg/cm²
出入口徑
(英吋m/m)		 濾蕊尺寸
直徑X長度(m/m)		 濾網間隙 (m/m) 濾體尺寸 (m/m) 被用濾蕊測量尺寸
A A' B E D C Ø d-N孔HI F
1"(25) 50X300 0.025 202 134 615 134 134 90 19-4 孔 285
1"(25) 85X300 0.050 275 209 675 145 180 900 40
1 1/4"(32) 85X450 0.100 825 100 50-100
1 1/2"(40) 85X500 0.125 875 105 80-150
2"(50) 85X600 0.150 975 120 80-300
2 1/2"(60) 85X900 0.400 1275 140 150-400
3"(80) 85X1000

更大間隙
接受訂製

 1375 150 19-8 孔 970
4"(100) 85X1000 293 1442 155 180 175 19-8 孔 970

1‧ 流量率之測試係以1公尺 / 秒之流速，比重為1是以一般水之液體所測得。
2‧ 1” , 1 1/4" ,1 1/2” ,2” 之濾心尺寸適用：Ø85 x 300~ Ø85 x 600。
3‧ 2” ,2 1/2” ,3” 之濾心尺寸適用：Ø85 x 600~ Ø85 x 1000。
4‧ 3” ,4” 之濾心尺寸適用：Ø85 x 900~ Ø85 x 1000。


選用備忘錄

‧ 濾網長度快速測量法：
  舉例說: Ø 114.3m/m不鏽鋼外徑，其長度是為F=270m/m所以濾網長度即為 Ø 85x300 m/m長。
‧ 在紙業的白水回收使用前，處理條件是以SS30-50來使用最為恰當。倘若不能達到SS30-50，則清洗濾網次數會增加。
