  首頁 > 產品介紹 > 全自動過濾機 > VFS-85-600-M



連續過濾,最高效益 - 多台全自動過濾
紙面之塗佈上膠及白土塗佈之過濾系統
無以倫比的VFS-85-600-M 提供最大的過濾能力,同時使原料處理之成本降到最低





超級過濾,成本最低

  因表面處理加強,速度加快重複使用纖維布增大,即廢物處理成本飛漲,促使紙廠操作人員思考並要求塗布過濾器不僅需能連續供應高品質及無污物塗料外,它必需能將生產之廢料減到最低。

為協助附合今日生產挑戰所需,弘順所發展出 VFS-85-600-M機械式清洗過濾器,它具有刮刀片去除濾網雜物並機械式攪動,使塗料增加流動性亦可減少廢料,它具備簡單操作安裝容易等優點。


VFS-85-600-M 之操作原理

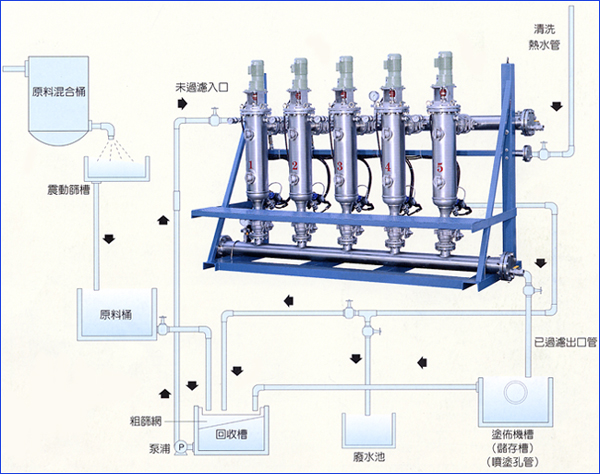

  VFS-85-600-M過濾器,依流量之需求決定所需過濾器之台數,塗料經幫浦由中央主流入管送到每台過濾器之上端,注入錐狀入口後塗料由外面經濾網往內流動將污物雜質纖維、毛毯絲及其他雜質置於濾網表面,過濾後塗料則由已過濾出口管流至塗布槽或儲存槽,由於錐狀入口及出口之設計能維持流速及每台過濾器能平均分擔流量。




絕對特色,完美品質
VFS-85-600-M 2個工廠中如何節省數拾萬元
  實例 (一) 工廠斷紙問題解決


台灣有一個紙板紙製造廠,塗料備料廠(塗料廚房) 有一個振動篩250目經常破損使大顆粒雜物被送進塗料儲存槽,因而塗布機前之過濾器網被阻塞而流量銳減,因而無法提供均勻且足夠流量塗料而需停機。每次停機需花15~30 分修理,損失含零件、人力,生產損失每次停機需$200,000元。

解決方法為:安裝一部VFS-85-600-M於攪拌器與儲存槽間,62~65%固態物(40GPM, 29~32C) 可以在此濾除,濾網使用0.15m/m(100目),2組中之1組可負荷所需流量,另一組則留待擴充使用。堅固楔型網可耐極高壓力,因而濾網不會破損,粗粒不會流入儲槽,因而斷紙停車得以解決。

  實例 (二) 工廠今年節省數十萬元



一個台灣紙廠使用振動篩過濾 180-200GPM 黏土之預塗料,因配方更換數次,固態成份甚至提高到 65% 黏度高達7000cps。濾網產生2個問題,一、150目之觸媒填加料馬上阻塞,必需每日清洗。雖然要求較高過濾品質但必須增加清洗次數及成本,二、因振動篩之設計濾網未密閉,先天上就很污穢雜亂,致使廠內不易保持乾淨,預估每年停機時間及更換零件、清潔費等不會低於數拾萬元。

2部VFS-85-600-M立即解決清潔問題,因過濾為連續式,即使有雜物亦馬上被刮除,而更傲人的是改用 0.15m/m
(100目) 開孔,不但成本降低,且獲得更高更好之塗佈品質。





濾蕊開孔率流量表 (升 / 分)


配置台數 濾蕊尺寸 濾網間隙 出入口徑 排放口徑 清洗水口徑
(口厘)
過慮器尺寸
長(公厘) 寬(公厘) 高(公厘)
2 Ø85x600 0.025
0.050
0.075
0.100

0.400
更大間隙
接受訂製
4" (114)   2" (60.5) 1610 1360 2010
3 2110
4 5" (139) 2610
5 3110
6 6" (165) 21/2" (76.3) 3610
7 4110
8 8" (216) 3" (89.1) 4610
9 5110
10 10" (267) 5610


多台過濾器的空間尺寸僅總長度隨濾體數量之不同而改變。
多台過濾器因球塞凡而大小寬度有所變化,圖表是JIS10K尺寸,其他高壓力凡而尺寸也會有所變動。


多段過濾新觀念
  本楔型濾蕊精密且均稱的開口間隙,可均勻分散原料的分佈,大大的降低了輸出人的壓力差,由此更確保了楔型濾蕊的
使用壽命及耐用程度。

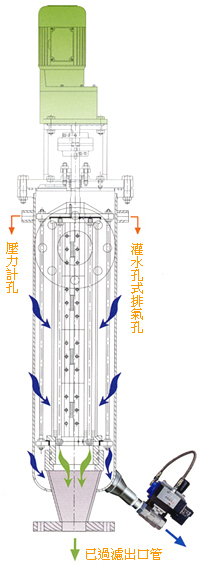

獲得較佳過濾,較好塗佈及最少廢料的六個步驟:

1 塗料由幫浦打到上面錐狀形入口進入過濾器。
2 塗料通過濾網,將毛毯纖維及雜質留置於濾網外表。
3 乾淨塗料由錐狀形出口流出。
4 雜物由刮刀片經馬達帶動而刮除。
5 實際上雜物於刮刀片刮除時,由塗料中分開並注入雜物集中槽。
6 集中槽之雜物由定時泵回收或沖洗至廢水池。
