  首頁 > 產品介紹 > 手動過濾機 > 保養維護
  保養維護





弘順濾器採整體設計,平時免維修,必要時僅需清濾心即可。

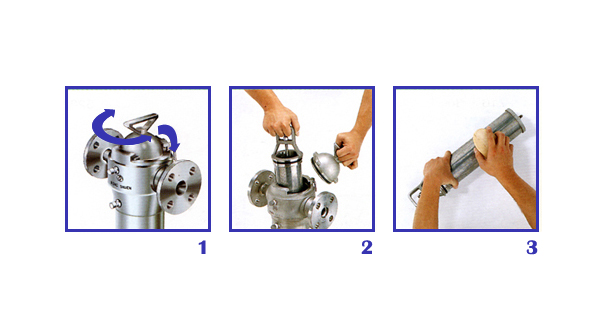

1 依上圖示方向,左手板開 " " 形扣,以右手將上蓋向左或右旋轉90°。
2 一手取上蓋後,另一手提出濾蕊,檢視濾蕊污染程式。
3 左手持濾蕊,右手握鋼絲刷,輕輕的進行刷除污垢的工作,直至目視濾網無雜物附著。
4 刷除污垢後,以噴水方式再次清潔濾蕊,將濾蕊晾乾。
5 依相反順序裝回濾蕊,至此完成濾蕊清潔保養。

濾蕊之清洗週期,視過濾液體雜質多少之需要而調整,除參考壓力錶外,液體的流量率也可斷定濾蕊的污染程度。


弱酸或弱腐蝕性化學藥品液體浸泡清洗法


一般工業用廢水液體內含有可腐蝕性纖維時,( 舉例 : 造紙業白水回收內含有木漿的長、短纖維或其他行業廢水內含有可
腐蝕性纖維時。) 建議您可以另外購買備用濾網來浸泡,在弱酸或弱腐蝕性化學藥品的液體中,當附著在濾網上的纖維差
不多都腐爛時,再使用高壓沖洗水來沖洗濾網,但也不可浸泡太久,以便交替使用。此時須注意,如使用太強酸性液體
或高強度腐蝕性化學藥品液體,會使濾網腐蝕加速,耗損增加購買濾網成本,需特別注意。



定時清洗,確保濾網使用壽命


請定期維修清洗,才不會造成濾網因大部分阻塞,導致水流由小面積不阻塞的地方通過,造成流速倍增,增加濾網異常
耗損。正常使用流速是1m/秒~3m/秒,若因部份阻塞,導致流速提昇至5m/秒10m/秒,則會因高速磨擦而造成濾網一小
部份孔徑不一樣大的品質異常,這一點,提醒您特別注意。


  濾蕊結構圖





楔型濾蕊 ( 超強過濾,如虎添翼 )


弘順精密楔型過濾器專用的 " SLOT " 高級楔型濾蕊,其網目構造有別於傳統圓孔型網眼,
更具有下列數種優點:

網目的結構:
  楔型濾網及其支架搭配結合高強度的幾何構造,不同於圓孔型網目僅薄薄的一層厚度在支撐高壓力的衝擊,相反的,SLOT
是讓您可以百分之百信賴的高強度濾蕊。

流通性:
  本楔型濾蕊精密且勻稱的開口間隙,可均勻的分散污垢的分布,大大的降低了輸出入的壓力差,由此更確保了楔型濾蕊的使
用壽命及耐用程度。

網目選擇易:
  只要對照網目規格選擇表(P10),就能找到適合的開口間隙,以適合您所要求的過濾效果。其選擇範圍從5目到450目的間隙
範圍,必能滿足您的要求及期望,同時敬請配合第17頁"訂購指示",以達到完美的過濾組合體。

楔型濾網工作壓力選擇:
  楔型濾網12S鋼絲 1m/m 工作壓力 , 10 kg/cm2以下選用
楔型濾網18S鋼絲 1.5m/m 工作壓力, 10-30 kg/cm2以下選用
楔型濾網22S鋼絲 1.8m/m 工作壓力, 30 kg/cm2以下選用

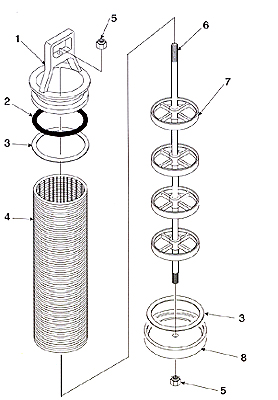

件號 名稱
1 濾蕊把手
2 O型環
3 襯墊
4 濾蕊
5 防鬆螺帽
6 螺桿
7 濾蕊補強圈
8 下封蓋

濾蕊各部規格



楔型濾蕊外徑計有Ø50、Ø85二種規格

楔型濾蕊內徑,相對於外徑計有Ø40、Ø76.2二種規格。
L : 楔型濾網部份總長度,( 規格不定,依客戶指定而有多種長度變化 )

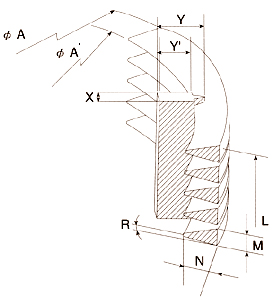

濾網各部規格   單位 : mm
型式 M N R
12S 1 2 10°
18S 1.5 2.5 12°
22S 1.8 3.7 10°
28S 2.2 4.5 10°

濾網支架規格   單位 : mm
型式 X Y Y1
Q25 2 3 2
Q35 3 5 3.5
