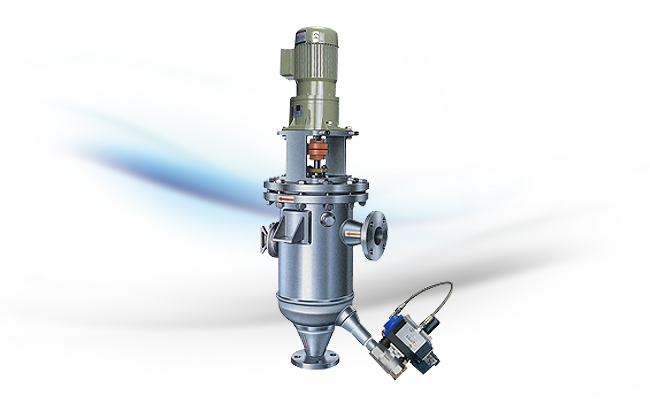

  首頁 > 產品介紹 > 全自動過濾機 > VFS-85-150

  特點:適合用於高黏度過濾。



機型開孔面積最大過濾量
SLOT 濾網間隙 0.15mm, 100目
型 式 適用管徑 塗料 ( 流速0.7m / 秒) 清水 ( 流速0.7m / 秒 ) 回收水 ( 流速0.7m / 秒)
VFS-85-12S 65A ( 2 1/2" ) 11.8$ / 時 217 / 分
( 最大通過面積1250 / 分)
173 / 分
( 最大通過面積1000 / 分)
VFS-168-18S 80A-15A ( 3"~6" ) 15.9$ / 時 1680 / 分
1340 / 分
VFS-268-18S 80A-300A ( 3"~12" ) 26$ / 時 2750 / 分 2200 / 分
VFS-468-22S 125A-300A ( 5"~12" ) 41.8$ / 時 5921 / 分 4730 / 分


VFS-85-12S出入口管徑為65A (2 1/2"), 流速每秒每米 (1M/Sec) 時流量為217 / 分,本表列 所列流量是過濾面積量。
  以上除468#濾管長度900mm其他規格濾管長度600mm以下。


出入口管徑清水流量選擇參考表
出入口管徑 1" 11/4" 11/2" 50A (2")
過濾量/分
(流速1M/Sec時之過濾流量)
34 56 75 117


請配合貴公司泵管徑,來選擇過濾機型,訂購時請指示出入口管徑。



濾蕊開孔率流量表 (升 / 分)   流速每秒1公尺
450目0.025 300目0.050 200目0.075 150目0.100 120目0.125 100目0.150 80目0.175 75目0.200 60目0.250 50目0.300 45目0.350 40目0.400
VFS-85-150-12S 58 114 167 218 266 313 357 400 480 554 622 686
VFS-85-150-18S 39 77 114 150 184 218 250 282 343 400 454 505
VFS-85-300-12S 117 228 335 436 533 626 713 800 960 1108 1245 1372
VFS-85-300-18S 78 154 228 300 369 436 501 565 686 800 908 1011
VFS-85-600-18S 234 457 670 873 1067 1253 1427 1601 1921 2217 2491 2745
VFS-85-600-18S 157 309 457 600 739 873 1002 1130 1372 1601 1817 2022
以上流量表示以水作為計算單位,其他高固成份,高黏度以測試為準泵流量大於每秒1公尺流量會增加
  ,小於每秒1公尺流量相對減少。
