| 楔型濾網工作壓力選擇 ( 以 FS-85手動型過濾器承受壓力為準 ) |
 |
| |
| |
|
| 》以85mmØ 承受壓力為準 |
| ● |
楔型濾網12S 鋼絲1mm工作壓力 10kg/cm2 以下選用
|
| ● |
楔型濾網18S 鋼絲1.5mm工作壓力 10-30kg/cm2 以下選用
|
| ● |
楔型濾網22S 鋼絲1.8mm工作壓力 30kg / cm2 以上選用 |
| A |
|
濾蕊外徑，計Ø85, Ø168, Ø268, Ø85等多種規格。 |
|
| L |
|
Ø85, Ø168, Ø268, 標準品濾網長度600mm。 Ø85 另有300mm, 150mm。 |
|
|
|
| |
|
| |
| 楔型濾網流量表 (公升/分)： |
出入口徑
(英吋 / 公厘) |
濾蕊尺寸
直徑x長度
(公厘) |
濾網間隙 ( m / m ) |
450目
0.025 |
300目
0.05 |
200目
0.075 |
150目
0.10 |
120目
0.125 |
100目
0.15 |
80目
0.175 |
75目
0.20 |
60目
0.25 |
50目
0.30 |
45目
0.35 |
40目
0.40 |
| 1 (25) |
Ø85x300-12S |
44 |
88 |
128 |
168 |
205 |
240 |
280 |
300 |
370 |
430 |
480 |
528 |
| Ø85x300-18S |
29 |
58 |
85 |
112 |
136 |
160 |
186 |
200 |
246 |
286 |
320 |
352 |
| Ø85x300-22S |
24 |
49 |
71 |
93 |
114 |
133 |
155 |
166 |
205 |
238 |
266 |
293 |
| 1 1.4 (32) |
Ø85x450-12S |
66 |
132 |
192 |
252 |
308 |
360 |
420 |
450 |
550 |
645 |
720 |
792 |
| Ø85x450-18S |
44 |
88 |
128 |
168 |
205 |
240 |
280 |
300 |
366 |
430 |
480 |
528 |
| Ø85x450-22S |
36 |
73 |
106 |
140 |
171 |
200 |
233 |
250 |
305 |
358 |
400 |
440 |
| 1 1/2 (40) |
Ø85x500-12S |
73 |
147 |
213 |
280 |
342 |
400 |
468 |
500 |
618 |
718 |
802 |
882 |
| Ø85x500-18S |
48 |
98 |
142 |
186 |
228 |
266 |
312 |
333 |
412 |
478 |
534 |
588 |
| Ø85x500-22S |
40 |
81 |
118 |
155 |
190 |
222 |
260 |
277 |
343 |
399 |
445 |
490 |
| 2 (50) |
Ø85x600-12S |
88 |
176 |
256 |
336 |
410 |
480 |
560 |
600 |
740 |
860 |
960 |
1056 |
| Ø85x600-18S |
58 |
117 |
170 |
224 |
273 |
320 |
373 |
400 |
473 |
573 |
640 |
704 |
| Ø85x600-22S |
49 |
97 |
142 |
186 |
227 |
266 |
311 |
333 |
411 |
477 |
533 |
586 |
| 2 1/2 (65) |
Ø85x900-12S |
132 |
264 |
384 |
504 |
615 |
728 |
840 |
900 |
1110 |
1290 |
1440 |
1584 |
| Ø85x900-18S |
88 |
176 |
256 |
336 |
410 |
485 |
560 |
600 |
740 |
860 |
960 |
1056 |
| Ø85x900-22S |
73 |
146 |
213 |
280 |
341 |
404 |
466 |
500 |
616 |
716 |
800 |
880 |
| 3 (80) |
Ø85x1000-12S |
145 |
290 |
422 |
554 |
677 |
792 |
924 |
1000 |
1221 |
1419 |
1584 |
1742 |
| Ø85x1000-18S |
96 |
193 |
281 |
369 |
451 |
528 |
616 |
666 |
814 |
946 |
1056 |
1161 |
| 4 (100) |
Ø85x1000-22S |
80 |
161 |
234 |
307 |
376 |
440 |
513 |
555 |
678 |
788 |
880 |
967 |
| 1 (25) |
Ø50x300-12S |
26 |
52 |
75 |
99 |
120 |
141 |
164 |
176 |
218 |
253 |
280 |
310 |
|
|
| |
* 出入口徑選擇請參閱顏色區分 |
| |
|
| |
| 流量選擇備忘錄 |
|
| |
|
| ‧ |
1", 1 1/4", 1 1/2" ,2" 等濾蕊長度最適合使用 Ø85x300, Ø85x500, Ø85x600。
|
| ‧ |
2", 2 1/2",3" 等濾蕊長度最適合使用 Ø85x600, Ø85x900, Ø85x1000。
|
| ‧ |
3.3", 4" 等濾蕊長度最適合使用 Ø85x900, Ø85x1000
|
| ‧ |
本過濾器流量表是依據濾網長度之開孔面積而非實際使用量，因管徑大小或濾網網目粗細之改變均會影響流量，因此
需視管徑大小及合理流速來選擇適合之濾網長度及網目粗細。若選擇過長之濾網則浪費設備，太短了又會增加清洗次
數，不符經濟效益，可參考下列管徑流量表來選擇適合之過濾器。
|
| ‧ |
弘順濾器鑑於多年工作經驗累積及考量全球水質惡化，在設計單管過濾流量表時，已事先將安全系統考量在內，故建
議您在作選擇時也應預留一定之安全係數，方可達到最佳使用效果。
|
| ‧ |
在設計流量表時，因已內含安全係數，故造成客戶認為弘順的產品較其它國內、外品牌價格略高，但貴公司若比較弘
順及其它品牌產品在安全性及便利性上的細心考量，加上本公司產品操作方便，過濾量超大，想必會有物超所值，極
高經濟價值之感。
|
| ‧ |
單管過濾器流量表是以使用一段時間後尚有50%可過濾空間所設計的流量表，因為24H 連續運轉清洗空間有限，所以
可延長使用時間。(但SS異常時例外)
|
|
| |
|
| |
出入口徑清水流量選擇參考表： |
| |
| 出入口管徑A (B) |
1" |
1 1/4" |
1 1/2" |
50A
(2") |
65A
(2 1/2") |
80A
(3") |
100A
(4") |
125A
(5") |
150A
(6") |
200A
(8") |
250A
(10") |
300A
(12") |
過濾量公升 / 分
(流速1公尺 / 秒時之過濾效果)
|
34 |
56 |
75 |
117 |
217 |
301 |
529 |
783 |
1131 |
1960 |
3038 |
4352 |
|
| |
|
| |
濾蕊使用參考表 |
| |
|
| |
|
| |
 |
| |
|
| |
|

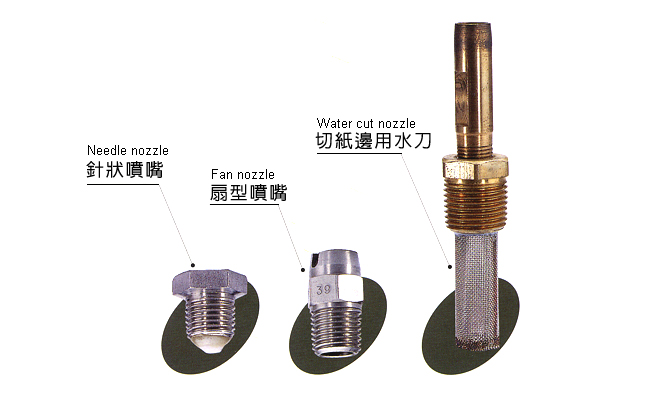

| 噴嘴 |
主要用途 |
濾網選擇舉例 |
選擇 |
目數 |
功能 |
清洗次數 |
 |
| |
|
| |
製紙業：
清洗毛毯，清洗圓網，清洗長網
，清洗短網。
其他行業：
清洗車輛，清洗機械，各種設備
清洗。
|
|
Ø1m/m 6倍=0.166m/m |
0.15m/m |
100目 |
 |
|
| Ø1m/m8倍=0.125m/m |
0.125m/m |
120目 |
 |
|
| Ø1m/m10倍=0.106m/m |
0.10m/m |
150目 |
|
 |
| Ø1m/m12倍=0.083m/m |
0.75m/m |
200目 |
|
|
 |
| |
|
| |
製紙業：
圓網洗紙邊，澱粉液潤滑水噴生
澱粉，清洗毛毯，清洗圓網。 |
|
Ø1m/m3倍=0.33m/m |
0.30m/m |
50目 |
|
|
| Ø1m/m4倍=0.25m/m |
0.25m/m |
60目 |
|
|
| Ø1m/m5倍=0.20m/m |
0.20m/m |
75目 |
|
|
 |
| |
|
| |
其他行業：
清洗車輛，清洗機械。
製紙業：
切紙邊、清洗圓網，清洗毛毯。 |
|
Ø1m/m6倍=0.166m/m |
0.175m/m |
80目 |
|
|
| Ø0.6m/m6倍=0.10m/m |
0.10m/m |
150目 |
|
|
| Ø0.6m/m8倍=0.075m/m |
0.075m/m |
200目 |
|
|
| Ø0.6m/m10倍=0.06m/m |
0.05m/m |
300目 |
|
|
|
|
| |
|
| |
| 濾網使用功能： |
勉強可用 可用 很好用 |
| |
( 使用功能很好用，但是設備費用比較高有利弊，清洗次數會增加很多次可考慮使用自動過濾。) |
| 濾網清洗次數： |
次數太多 尚可 |
註明：
| 1. |
|
水質中有水垢、水井出砂、綠藻或其它雜質等，都會影響清洗次數。
原料級數、成本問題、購買低級原料、澱粉、白土、碳酸鈣、其它原物料亦會同步影響。 |
|
|
|
| 2 |
|
使用濾器清洗次數增加，但也可更改使用自動過濾器操作。
( 但是白水回收最好的辦法還是用手動，因為手動拆洗方便，更可用於浸泡法。) |
| |
|
|
| |
|
|
|
|
| |
|
| |
濾網間係：不斷開發，更新技術 |
| |
|
| |
|
| |
貴公司使用精密過濾器，如果清洗次數頻率太高，本公司另有自動刮刀清洗系列自動過濾器，適合高粘度、澱粉液、
白土塗佈液(但比較不適合白水回收，因楔型網在白水異常纖維量多時SS提高阻塞濾網更不好清洗)，但顆粒性雜質沒
有問題都可以使用。 |
| |
|
| |
濾芯網目間隙對照選擇表 |
| |
日本國家工業標準
( J.I.S. ) |
弘順公司製作規格
( 美國材料試驗協會 A.S.T.M. ) |
泰勒標準
( TYLER ) |
| 網目代號 ( µ ) |
網目間隙 ( m/m ) |
網目代號 ( µ ) |
網目間隙 ( m/m ) |
網目代號 ( µ ) |
網目間隙 ( m/m ) |
| 37 |
0.037 |
400 |
0.037 |
400 |
0.037 |
| 44 |
0.044 |
325 |
0.044 |
325 |
0.044 |
| 53 |
0.053 |
270 |
0.053 |
270 |
0.053 |
| 62 |
0.062 |
230 |
0.062 |
250 |
0.061 |
| 74 |
0.074 |
200 |
0.074 |
200 |
0.074 |
| 88 |
0.088 |
170 |
0.088 |
180 |
0.088 |
| 105 |
0.105 |
140 |
0.105 |
150 |
0.104 |
| 125 |
0.125 |
120 |
0.125 |
115 |
0.124 |
| 149 |
0.149 |
100 |
0.149 |
100 |
0.147 |
| 177 |
0.177 |
80 |
0.177 |
80 |
0.175 |
| 210 |
0.210 |
70 |
0.210 |
65 |
0.208 |
| 250 |
0.250 |
60 |
0.250 |
60 |
0.246 |
| 297 |
0.297 |
50 |
0.297 |
48 |
0.295 |
| 350 |
0.350 |
45 |
0.350 |
42 |
0.351 |
| 420 |
0.420 |
40 |
0.420 |
35 |
0.417 |
| 500 |
0.500 |
35 |
0.500 |
32 |
0.495 |
| 590 |
0.590 |
30 |
0.590 |
28 |
0.589 |
| 710 |
0.710 |
25 |
0.710 |
24 |
0.701 |
| 840 |
0.840 |
20 |
0.840 |
20 |
0.833 |
| 1000 |
1.000 |
18 |
1.000 |
16 |
0.991 |
| 1190 |
1.190 |
16 |
1.190 |
14 |
1.166 |
| 1410 |
1.410 |
14 |
1.410 |
12 |
0.397 |
| 1680 |
1.580 |
12 |
1.580 |
10 |
1.651 |
| 2000 |
2.000 |
10 |
2.000 |
9 |
1.981 |
| 2380 |
2.380 |
8 |
2.380 |
8 |
2.362 |
| 2630 |
2.630 |
7 |
2.830 |
7 |
2.794 |
| 3360 |
3.360 |
6 |
3.350 |
6 |
3.327 |
| 4000 |
4.000 |
5 |
4.000 |
5 |
3.962 |
| 4760 |
4.760 |
4 |
4.760 |
4 |
4.699 |
| 5600 |
5.600 |
3 1/2 |
5.600 |
3 1/2 |
5.613 |
|
|
| |
|
|
|
 |
